FOR STEEL
トランチニール合金鋼
TRANTINYL トランチニール合金鋼（耐熱耐摩耗鋼）
トランチニール No.1
Trantinyl No.1［Tr.No.1］主に耐回転摩耗（ローラー）に優れている材質です。
特殊元素を添加してマトリックスを微細化させ、クロムカーバイドを均一に析出させたもので、
高硬度と優れた靭性を備え、高い耐摩耗性を有しています。
-
- Forming Roll フォーミングロール
-
上（Φ480×200L）
下（Φ560×200L）
-
- Guide Roller ガイドローラー
-
- Straightening Roll H鋼用矯正ロール
- （Φ1300×Φ700×125L）
- 主成分 （mass%）
-
C 1.3〜 1.5％ Cr 12.0〜 14.0％ 他特殊 元素
- 硬度
- 内、外部共均一で、ご使用条件に応じ36〜60HRC迄の硬度が選択できます。
- 切削性
当社指定のバイト、チップにて改削できます。
（注記）特性上、電溶はできません。
For use in rolling friction applications, Tr.No.1 consists of Chromium Carbide particles suspended in a refined matrix of high chrome steel. Following a specialized heat treatment,hardness is uniform throughout the material thus giving toughness and long wear. Hardness is adjustable from 36HRC to 60HRC depending on the application. Remachining after use is esaily carried out throughout the complete hardness range.
ミル 10B
Milten B［ML10B］
最近の圧延スピードの高速化・精密化などにより、一層優れた材質の消耗品が要求されています。そこで、当社ではその要求に応えるべく10年以上かけミル10Bを開発しました。ミル10Bは、耐摩耗性に優れた炭化物を多量に含み、しかもそのマトリックスは靭性に優れ、再切削もできるという特別に開発された組織を持った合金鋼で、ガイドローラーに最適な材質です。硬度が表面のみでなく内部まで均一に高いのでTr.No.1と同様に再加工した場合でも性能が低下することはありません。
-
- Pinch Roll ピンチロール
-
（Φ200×45L）
-
- Twist Roller ツイストローラー
-
（Φ345×160L）
- 主成分 （mass%）
-
C 2％〜 Cr 20％〜 他特殊元素
- 硬度
- 40〜61HRC
- 切削性
当社指定のバイト、チップにて改削できます。
（注記）特性上、電溶はできません。
For use in rolling friction applications, Milten B has been developed to withstand the ever increasing rolling speeds in today's steel mills. Milten B utilizes an equal volume of complex carbides precipitated in a tough stainless matrix, giving excellent wear resistance in the corrosive,abrasive environment encountered in steel rolling. As with Tr.No.1,the material is through hardennable in the range HRC40〜61 depending on service conditions and can be easily remachined after use without any decrease in wear resistance.It is recommended wherever Tungsten Carbide or hardfaced rollers are applicable and also in larger size rollers where Tungsten Carbide becomes uneconomical.While classified as a brittle material Milten B has a Charpy Impact Strength of approximately 4J/cm2,making it more than suitable for guide roller applications.
トランチニール S-15
Trantinyl S-15［Tr.S-15］高硬度のＭＣ系炭化物を多量に含有し、バランスよく析出させることによって非常に優れた耐摩耗性と、靭性も具備した耐摩耗材料です。
Tr.Ｎｏ.1よりきわめて優れた耐摩耗性をもち、圧延速度の速い場所においては、ＭＬ10Ｂよりも優れた特性を備えております。
また、引っかき摩耗、土砂摩耗に対しても、多量に析出させた高硬度の炭化物とこれを支えるマトリックスの強化によって卓越した性能を有しています。
-
- Guide Roller ガイドローラー
-
- Guide Roller ガイドローラー
-
- Guide Roller ガイドローラー
- 主成分 （mass%）
-
C 2.3〜 2.5％ Cr 6.8〜 9.8％ 他特殊元素 添加
- 硬度
- ご使用条件に応じ最高62HRC（85HS） 迄の硬度選択ができます。
- 切削性
当社指定のバイト、チップにて改削できます。
（注記）特性上、電溶はできません。
It is a wear-resistant material which provided wear resistance and toughness by containing a large amount of high hardness MC carbides, and it balanced well.
Trantinyl No.5
Trantinyl No.5
主に耐滑り摩耗性を必要とする箇所に向いています。オーステナイト組織にCuを析出させる熱処理を施してあるため、摩擦係数が小さく焼き付きが発生しにくく、また素地が耐熱鋼のため耐熱、耐食、耐摩耗性に優れています。
-

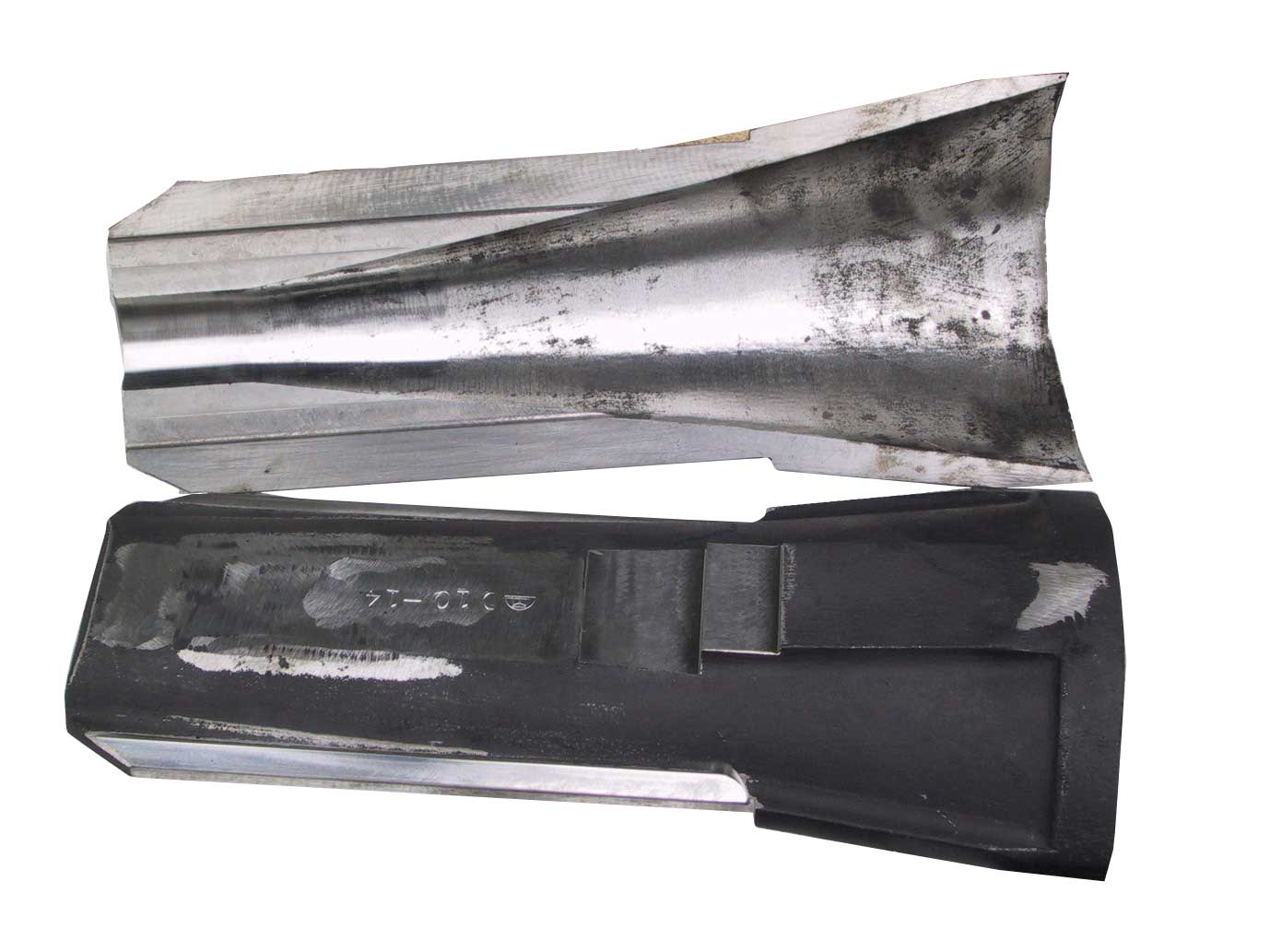

- エントリーガイド Entry Guide
-
- NT Mill Static Guide NT ミルスタチックガイド
-
- Water Nozzle 水冷ノズル
- 主成分 （mass%）
-
C ~0.4% Cr 24.0~26.0% Ni 10.0~13.3% Cu 含有
- 硬度
- 32~36HS（15~23HRC）
- 切削性
- 当社指定のバイト、チップにて改削できます。
（注記）オーステナイト系溶接棒による電溶可能。
For use in sliding friction applications,Tr.No.5 consists of copper globules precipitated in an austenitic stainless steel matrix by a specialized heat treatment. The copper globules act as a lubricant and the tough matrix as a high temperature wear resistant material, leading to long service life without the danger of scuffing or galling. Hardness is fixed at HS32-36(HRC15-23). Rematching is easily carried out and rebuilding with stainless steel welding rods is possible over small areas.
